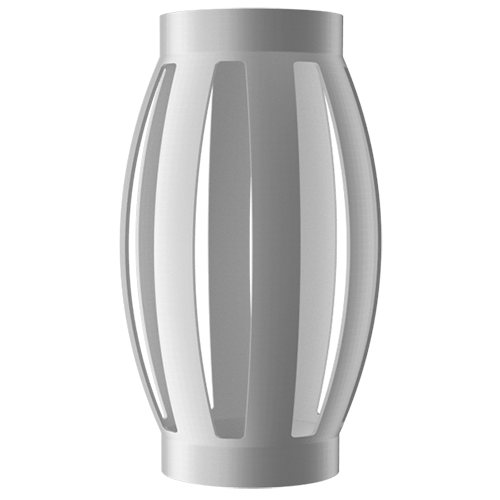

Центратор цельный серии 1

Центратор пружинный металлический цельный серии 1

Разработан для применения в вертикальных, наклонно направленных, горизонтальных и скважинах со сложным геологическим разрезом. Обеспечивает беспрепятственную циркуляцию и выведение шлама на устье скважины. Лопасти центратора выгнуты, провальцованы и повторяют форму ствола скважины, по диаметру. Способен выдерживать максимальные нагрузки, усилие на разрыв и радиальное усилие, обладает высоким восстанавливающим усилием. Минимизирует вероятность прихвата колонны.

Центратор цельный серии 1, предназначен для центрирования обсадных колонн и "хвостовиков" при спуске в вертикальных, наклонно-направленных и горизонтальных скважинах. Использование центраторов обеспечивает равномерный зазор между обсадной трубой и стенками скважины, что улучшает качество цементирования основной колонны и предотвращает повреждение узлов компоновки заканчивания (фильтров, заколонных пакеров, муфт ГРП и т.п.) при спуске хвостовика. Центратор с креплением на колонне стопорными кольцами возможно применять при спуске колонны с вращением.

Центратор изготавливается из цельного отрезка трубы или из цельного листа металла. Центратор имеет не более двух сварных швов при скреплении концов цельного листа при сборке в кольцо.  Центрирующие планки (рессоры) не имеют сварных соединений и выполнены заодно с кольцами из цельного листа металла. Центрирование обеспечивается за счет пружинных свойств планок.

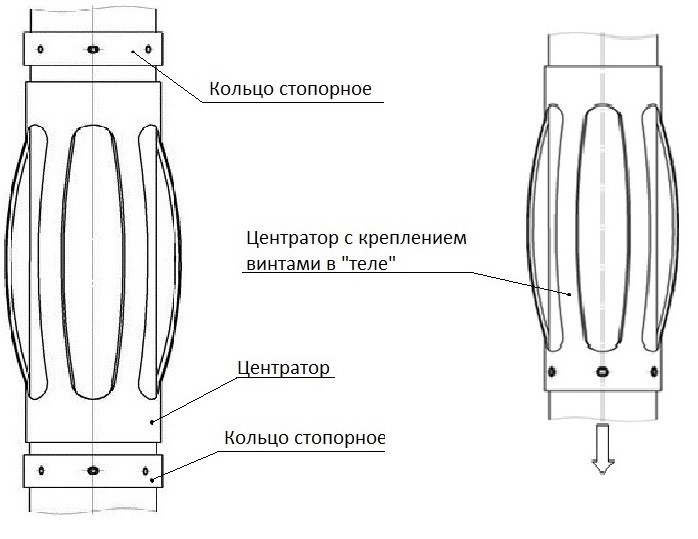

Центратор  устанавливают на обсадную трубу, для которой он предназначен и ограничивают стопорными кольцами с двух сторон (см.рис.1). При установке стопорных колец учитывать продольное перемещение торцов центратора. Стопорные кольца крепятся к обсадной трубе фиксирующими винтами, необходимым моментом затяжки. После установки центратор должен свободно вращаться на трубе. Работоспособность центраторов и стопорных колец гарантируется в среде бурового и тампонажного раствора с плотностью от 0,4 до 2,4 г/см3.

Рис. 1

Таблица 1-Основные технические характеристики для ЦС1-00,01,02,03,04,07

Обозначение центратора ЦС1-00,01,02,03,04,07 Условный диаметр трубы,мм. Диаметр внутренний dвн., мм Диаметр наружный Dнар., мм Длина центратора L, мм Ширина планки, мм. Количество планок, шт. Диаметр винтов и их количество
102-120-120-30-4 102 104 120 400 30 6 М10/6
102-121-121-30-4 121
102-122-122-30-4 122
102-124-123,830-4 124
102-125-125-30-4 125
102-126-126-30-4 126
102-138-138-30-3 138
102-140-140-30-3 140
102-143-142,9-30-3 143
102-146-146-30-3 146
114-140-140-32-3 114 117 140 320 32 6 М10/6
114-143-142,9-32-3 143
114-144-144-32-3 144
114-146-146-32-3 146
114-149-149-32-3 149
114-152-152,4-38-3 152 400 38
114-154-154,6-32-3 154 320 32
114-156-155,6-38-3 156 400 38
114-165-165-32-3 165 320 32
127-152-152,4-38-3 127 129 152 320 38 6 М10/6
127-155-155,6-33-3 155 33
127-156-155,6-40-3 156 40
127-156-156-40-3 156
127-165-165,1-40-3 165
140-170-170-35-4 140 142 170 360 35 6 М10/6
140-172-172-35-4 172 44
140-191-191-44-4 191 460 40
140-216-215,9-40-4 216 545 36
140-220-220,7-36-4 220 460
140-221-221-36-4-500 221 500
146-216-215,9-36-4 146 148 216 455 36 6 М10/6
146-221-220,7-40-4 221 40
168-212,7-212,7-36-4 168 171 212,7 365 36 6 М10/6
168-216-215,9-36-4 216
168-220-220-40-4 220 40
168-221-220,7-40-4 221
178-216-216-40-4 178 181 216 365 40 6 М10/6
178-219-219-40-4 219
178-220-220,7-40-4 220
178-221-220,7-36-4 221 36
178-221-220,7-40-4 221 40
178-222-222,3-40-4 222
178-222-222-40-4 222
178-228-228-40-4 228
178-245-245-50-4 245 520 50
194-220-220-50-4 194 197 220 460 50 8 М10/8
194-235-235-50-4 235
194-238-238-50-4 238
194-241-241,2-50-4 241
194-243-243-50-4 243
245-295-295,3-50-4 245 248 295 450 50 8 М10/8
245-304,8-304,8-50-4 304,8
245-311-311,1-50-4 311
245-311-311,1-58-4 311 58
250-295-295,3-52-4 250 255 295 450 52 8 М10/8
273-311-311-55-4 273 278 311 440 55 8 М10/8
273-317-317-55-4 317
273-343-342,9-55-4 343
324-394-393,7-50-4 324 329 394 550 50 10 М10/10
340-394-393,7-56-4 340 345 394 550 56 10 М10/10
340-406-406-56-4 406
340-445-444,5-50-4 445 50
340-445-444,5-58-4 445 58
426-490-490-54-4 426 432 490 550 54 10 М10/10
426-508-508-52-4 508 52
426-555-555-52-4 555
473-584-584-56-4 473 480 584 560 56 10 М10/10
530-660-660,4-65-4 530 538 660 635 65 10 М10/10

Допуск на диаметр наружный, Dнар.: типоразмеры 102-273 (+2мм); типоразмеры 324 и выше (+1%)

Таблица 2-Основные параметры и размеры центраторов ЦС1-05,06,08

Обозначение центратора ЦС1-05,06,08 Условный диаметр трубы, мм. Диаметр внутренний dвн., мм Диаметр наружный Dнар., мм +2…4 Диаметр ствола скважины, мм Длина центратора L, мм Ширина планки, мм. Количество планок, шт.
146-254-216-40-4 146 148 254 216 620 40 6
178-230-220,7-40-4 178 181 230 220,7 520 40 6
178-230-222,3-40-4 222,3
178-240-220,7-38-4 240 220,7 38
194-245-220-40-4 194 197 245 220 460 40 8
508-675-660-58-4 508 515 675 660 625 58 10
508-685-660-56-4 685 720 56
508-685-660-63-4 620 63



Таблица 3-Основные параметры и размеры центраторов ЦС1-09

Обозначение центратора ЦС1-09 Условный диаметр трубы, мм. Диаметр внутренний dвн., мм Диаметр наружный Dнар., мм +2…4 Диаметр ствола скважины, мм Длина центратора L, мм Ширина планки, мм. Количество планок, шт.
140-227 140 142 227 216 450 30 6
146-245 146 148 245
168-270 168 171 270 216-220,7
178-280 178 181 280 216-222
194-290 194 197 290 245
219-320 219 222 320 270 8
245-350 245 248 350 295
250-345 250 255 345
273-373 273 278 373 320
324-430 324 329 430 394
340-440 340 345 440
426-540 426 432 540 490 10
