Кольцо стопорное серии 11
Кольцо стопорное предназначено для фиксации центратора от осевого перемещения на трубах обсадной колонны перед их спуском в скважину.

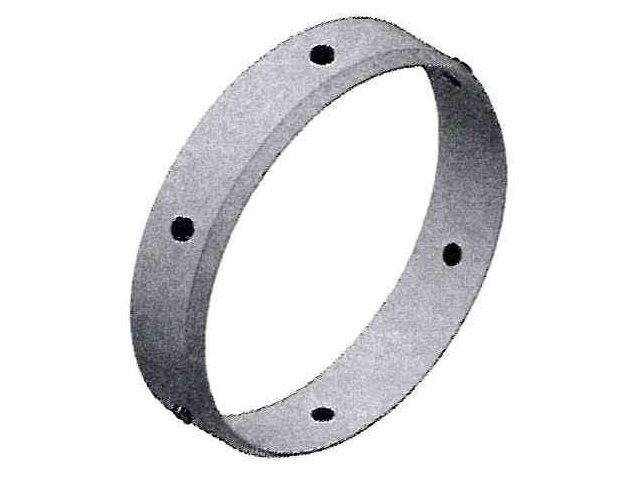

Кольца стопорные серии 11 выполнены из цельной трубы или из полосы, согнутой на листогибочном оборудовании. На боковой поверхности кольца стопорного выполнены отверстия с резьбой под установочные винты, обеспечивающие его крепление на трубе.
Неразъемные стальные стопорные кольца разработаны для совместной работы с центраторами/турбулизаторами различных типов, а также с цементировочными корзинами. Распологаются выше и ниже центратора на трубе и осуществляют надежное крепление, что обеспечивает поворот обсадной колонны при спуске в скважину (рис. 1).
|
|

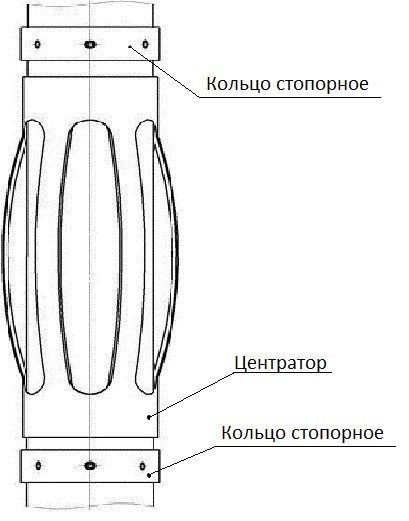

| Рис. 1. Схема установки изделия на колонну. |
Кольцо стопорное серии 11 устанавливается на трубу с двух сторон центратора (рис. 1). При установке стопорных колец учитывать продольное перемещение торцов центратора. Стопорные кольца крепятся к обсадной трубе фиксирующими винтами необходимым моментом затяжки. Затяжка винтов производится в порядке, показанном в паспорте изделия.
Условия эксплуатации:
Рабочая среда – пластовая вода, нефть и другие скважинные флюиды, газ с содержанием механических примесей.
В таблице 1,2 приведены основные параметры и размеры стопорных колец КС11-00, -01 для фиксации центраторов. По согласованию с Заказчиком допускается изготовление стопорных колец с другими размерами.
Таблица 1- Основные параметры и размеры колец стопорных КС11-00
|
Обозначение кольца |
Внутренний диаметр, +2 мм. |
Наружный диаметр, +2 мм. |
Ширина кольца, +/- 5 мм. |
Резьбовое соединение на винте |
Количество винтов, шт. |
|
КС11-00-102-4 |
104 |
114 |
40* |
М10х1,5 |
4 |
|
КС11-00-114-4 |
117 |
126 |
|||
|
КС11-00-127-4 |
129 |
139 |
|||
|
КС11-00-140-6 |
142 |
152 |
6 |
||
|
КС11-00-146-6 |
148 |
158 |
|||
|
КС11-00-168-6 |
170 |
180 |
|||
|
КС11-00-178-6 |
180 |
192 |
|||
|
КС11-00-194-8 |
196 |
206 |
8 |
||
|
КС11-00-219-8 |
222 |
234 |
|||
|
КС11-00-245-8 |
248 |
260 |
|||
|
КС11-00-324-8 |
327 |
339 |
|||
|
КС11-00-406-10 |
414 |
424 |
10 |
||
|
КС11-00-426-10 |
430 |
442 |
|||
|
КС11-00-473-10 |
480 |
490 |
|||
|
КС11-00-508-10 |
515 |
525 |
|||
|
КС11-00-530-10 |
538 |
548 |
|||
|
*Допускается изменение ширины без потери прочностных характеристик изделия |
|||||
Таблица 2- Основные параметры и размеры колец стопорных КС11-01
|
Обозначение кольца |
Внутренний диаметр, +2 мм. |
Наружный диаметр, +2 мм. |
Ширина кольца, +/- 5 мм. |
Резьбовое соединение на винте |
Количество винтов, шт. |
|
КС11-01-89-4 |
92 |
102 |
40* |
М10х1,5 |
4 |
|
КС11-01-102-6 |
104 |
114 |
6 |
||
|
КС11-01-114-6 |
117 |
127 |
|||
|
КС11-01-127-6 |
129 |
139 |
|||
|
КС11-01-140-8 |
142 |
152 |
8 |
||
|
КС11-01-146-8 |
148 |
158 |
|||
|
КС11-01-168-8 |
171 |
181 |
|||
|
КС11-01-178-8 |
181 |
191 |
|||
|
КС11-01-194-10 |
197 |
207 |
10 |
||
|
КС11-01-219-10 |
222 |
232 |
|||
|
КС11-01-245-10 |
248 |
258 |
|||
|
КС11-01-250-10 |
255 |
265 |
|||
|
КС11-01-273-10 |
278 |
288 |
|||
|
КС11-01-324-12 |
329 |
339 |
12 |
||
|
КС11-01-340-12 |
345 |
355 |
|||
|
КС11-01-406-12 |
414 |
424 |
|||
|
КС11-01-426-12 |
432 |
442 |
|||
|
КС11-01-473-112 |
480 |
490 |
|||
|
КС11-01-508-12 |
515 |
525 |
|||
|
КС11-01-530-12 |
538 |
548 |
|||
|
*Допускается изменение ширины без потери прочностных характеристик изделия |
|||||
Стопорное кольцо КС11-02. На рис. 2 показан общий вид стопорного кольца с фаской. В таблице 3 приведены основные параметры и размеры стопорных колец с фаской.
Рис 2.
Таблица 3 – Основные параметры и размеры колец стопорных КС11-02
|
Обозначение кольца |
Внутренний диаметр, +2 мм. |
Наружный диаметр, +2 мм. |
Ширина кольца, +/- 5 мм. |
Резьбовое соединение на винте |
Количество винтов, шт. |
|
КС11-02-89-4 |
92 |
102 |
40* |
М10х1,5 |
4 |
|
КС11-02-102-6 |
104 |
114 |
6 |
||
|
КС11-02-114-6 |
117 |
127 |
|||
|
КС11-02-127-6 |
129 |
139 |
|||
|
КС11-02-140-8 |
142 |
152 |
8 |
||
|
КС11-02-146-8 |
148 |
158 |
|||
|
КС11-02-168-8 |
171 |
181 |
|||
|
КС11-02-178-8 |
181 |
191 |
|||
|
КС11-02-194-10 |
197 |
207 |
10 |
||
|
КС11-02-219-10 |
222 |
232 |
|||
|
КС11-02-245-10 |
248 |
258 |
|||
|
КС11-02-250-10 |
255 |
265 |
|||
|
КС11-02-273-10 |
278 |
288 |
|||
|
КС11-02-324-12 |
329 |
339 |
12 |
||
|
КС11-02-340-12 |
345 |
355 |
|||
|
КС11-02-406-12 |
414 |
424 |
|||
|
КС11-02-426-12 |
432 |
442 |
|||
|
КС11-02-473-112 |
480 |
490 |
|||
|
КС11-02-508-12 |
515 |
525 |
|||
|
КС11-02-530-12 |
538 |
548 |
|||
|
*Допускается изменение ширины без потери прочностных характеристик изделия |
|||||
Стопорное кольцо КС11-03 рис.3 выполнено в виде кольца с внутренней кольцевой проточкой и радиальными отверстиями для ввода в упомянутую проточку, после установки кольца на трубе колонны витого стопорного элемента с выполненными на нем фиксирующими ребрами.
Рис. 3
Таблица 4 – Основные параметры и размеры колец стопорных КС11-03
|
Обозначение кольца |
Внутренний диаметр, +2 мм. |
Наружный диаметр, мм. |
Ширина кольца, +/- 5 мм. |
|
КС11-03-73 |
75 |
85 |
40* |
|
КС11-03-89 |
91 |
101 |
|
|
КС11-03-102 |
104 |
114 |
|
|
КС11-03-114 |
116 |
126 |
|
|
КС11-03-127 |
129 |
139 |
|
|
КС11-03-140 |
142 |
152 |
|
|
КС11-03-146 |
148 |
158 |
|
|
КС11-03-168 |
170 |
180 |
|
|
КС11-03-194 |
196 |
206 |
|
|
КС11-03-219 |
222 |
234 |
|
|
КС11-03-245 |
248 |
260 |
|
|
КС11-03-324 |
327 |
339 |
|
|
КС11-03-377 |
380 |
392 |
|
|
КС11-03-426 |
430 |
442 |
|
|
*Допускается изменение ширины без потери прочностных характеристик изделия |
|||
Таблица 5 – Основные параметры и размеры колец стопорных КС11-05
|
Обозначение кольца |
Внутренний диаметр, +2 мм. |
Наружный диаметр, мм. |
Ширина кольца, +/- 5 мм. |
|
КС11-05-114 |
115,5+1 |
125,5+1 |
80+20 |
|
КС11-05-194 |
196 |
215,9 |
|
|
КС11-05-324 |
328+1 |
336+1 |
|
|
*Допускается изменение ширины без потери прочностных характеристик изделия |
|||
